矽源特ChipSourceTek-CST116是SOT23-6封装马达驱动

矽源特ChipSourceTek-CST116是一款专为驱动小电流直流马达而设计的集成电路，它在当今的电子驱动系统中发挥着重要的作用。本文将对矽源特ChipSourceTek-CST116进行全面而深入的概述，包括其设计特点、功能描述、应用领域以及典型应用电路图等，旨在为读者提供关于矽源特ChipSourceTek-CST116的详尽信息。

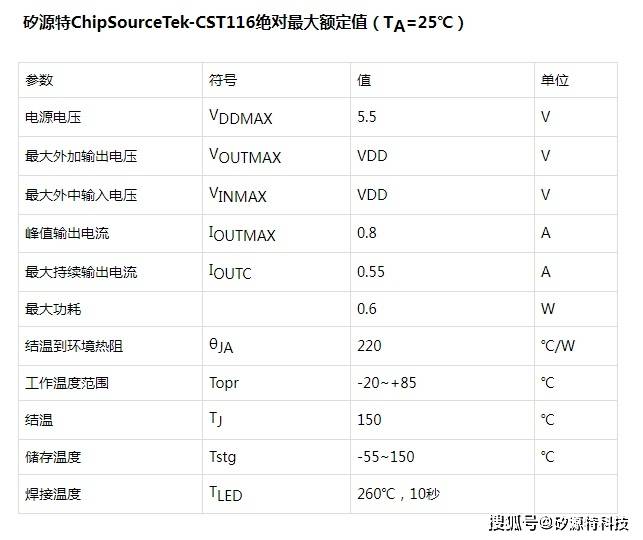

### 设计特点

矽源特ChipSourceTek-CST116采用了SOT23-6微型封装，使其具备了紧凑且易于集成的特点。电路内部采用了H桥结构，内置了功率MOSFET开关，这些特点使得矽源特ChipSourceTek-CST116能够实现对负载直流电机的正转、反转、刹车以及待机四个功能的控制。此外，矽源特ChipSourceTek-CST116还具有低待机电流、宽工作电压范围、500mA电流输出能力以及内置带迟滞效应的热保护功能等特点，这些特点使得矽源特ChipSourceTek-CST116在驱动小电流直流马达时具有高效、稳定和可靠的性能。

### 功能描述

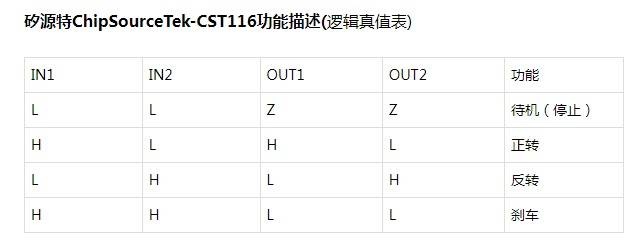

矽源特ChipSourceTek-CST116的功能描述主要基于其逻辑真值表。通过控制输入引脚IN1和IN2的电平状态，可以实现对输出引脚OUT1和OUT2的控制，进而控制直流电机的运动状态。当IN1和IN2均为低电平时，电机处于待机（停止）状态；当IN1为高电平、IN2为低电平时，电机正转；当IN1为低电平、IN2为高电平时，电机反转；当IN1和IN2均为高电平时，电机刹车。这种灵活的控制方式使得矽源特ChipSourceTek-CST116能够满足各种应用场景的需求。

展开全文

### 应用领域

矽源特ChipSourceTek-CST116的应用领域广泛，主要包括玩具直流电机驱动、遥控玩具飞机尾翼马达驱动以及遥控玩具飞机舵机马达驱动等。在这些应用中，矽源特ChipSourceTek-CST116能够实现对直流电机的精确控制，使得玩具能够按照预定的轨迹和速度进行运动，提高了玩具的趣味性和可玩性。同时，矽源特ChipSourceTek-CST116的低功耗特性也使其适用于对电池寿命有较高要求的场景。

### 典型应用电路图

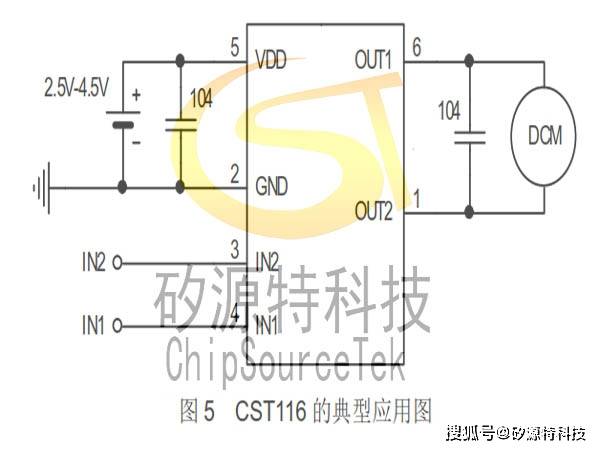

为了更好地说明矽源特ChipSourceTek-CST116的应用方法，我们提供了其典型应用电路图。该电路图展示了如何将矽源特ChipSourceTek-CST116与直流电机以及控制信号源连接在一起。通过调整控制信号源的输出电平，可以实现对直流电机的正转、反转、刹车以及待机等功能的控制。此外，电路图中还标注了各个引脚的功能和连接方式，方便读者进行参考和实验。

### 引脚示意图及说明

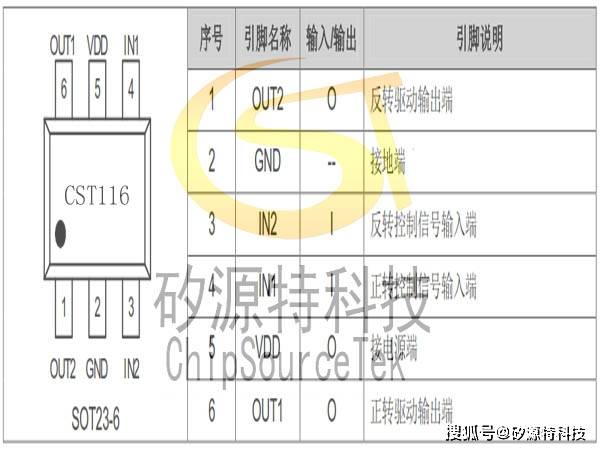

矽源特ChipSourceTek-CST116的引脚示意图展示了其各个引脚的位置和功能。其中，VDD为电源正极引脚，GND为电源负极引脚，IN1和IN2为控制信号输入引脚，OUT1和OUT2为电机驱动输出引脚。通过对这些引脚进行正确的连接和控制，可以实现对直流电机的精确控制。

### 总结

矽源特ChipSourceTek-CST116作为一款专为驱动小电流直流马达而设计的集成电路，具有紧凑、高效、稳定和可靠的特点。通过对其设计特点、功能描述、应用领域以及典型应用电路图的介绍，相信读者已经对矽源特ChipSourceTek-CST116有了全面的了解。在未来的电子驱动系统设计中，矽源特ChipSourceTek-CST116将会成为一种重要的选择方案。
