矽源特ChipSourceTek-LTK64004是300MA低躁声/电荷泵SOT23-6升压芯片

矽源特ChipSourceTek-LTK64004概述：

矽源特ChipSourceTek-LTK64004是一种低噪声开关电容器电压倍压器。它产生一个固定5V输出电压 ，输入电压范围为2.5V至5V。及简单的外围电路(一个飞行电容和两个小的旁路电容在VIN和VOUT) 矽源特ChipSourceTek-LTK64004非常适合小型， 电池驱动的应用方案。且LTK64004 带有过热保护功能，在芯片过温时能在短时间内关掉输出保护芯片。矽源特ChipSourceTek-LTK64004带有输出短路保护，输出长时间短路不会损坏电路。矽源特ChipSourceTek-LTK64004使用的封装为标准的SOT23-6L。

矽源特ChipSourceTek-LTK64004特性：

输入电压范围:2.5V-5V

固定输出电压:5V(±50mV)

最大输入电流:300mA

低噪声恒定工作频率

无需电感

输出短路保护

过温保护

关断电流<1uA

矽源特ChipSourceTek-LTK64004产品应用：

智能读卡器

锂电池备份电源

3V到5V转换

PCMCIA本地5V电源

蓝牙音箱

矽源特ChipSourceTek-LTK64004封装：

芯片型号

封装类型

封装尺寸

矽源特ChipSourceTek-LTK64004

展开全文

SOT23-6

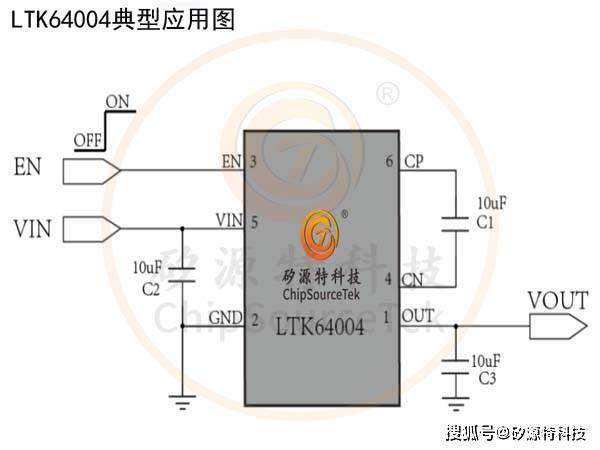

矽源特ChipSourceTek-LTK64004典型应用图:

矽源特ChipSourceTek-LTK64004典型应用图

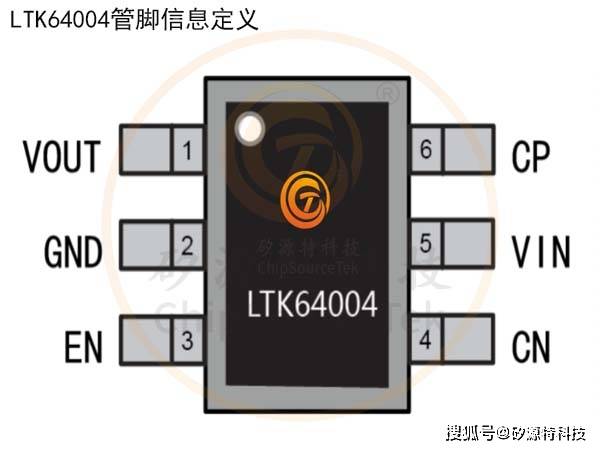

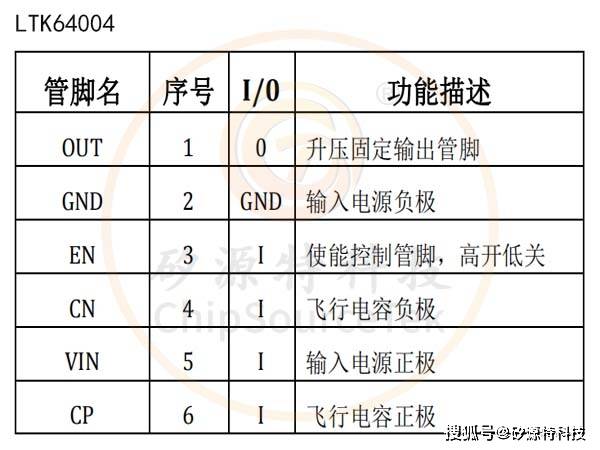

矽源特ChipSourceTek-LTK64004管脚信息定义:

矽源特ChipSourceTek-LTK64004管脚信息定义

矽源特ChipSourceTek-LTK64004管脚信息定义

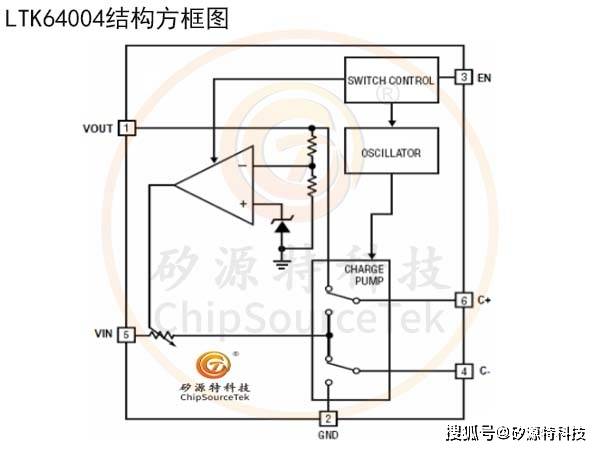

矽源特ChipSourceTek-LTK64004结构框图:

矽源特ChipSourceTek-LTK64004结构框图
