矽源特ChipSourceTek-TRA9116A是款SOT23-6和SOP8封装的马达驱动IC

矽源特ChipSourceTek-TRA9116A是一款功能强大的马达驱动IC，专为满足现代电子设备中马达驱动的多样化需求而设计。本文将对矽源特ChipSourceTek-TRA9116A的特性、功能、典型应用电路、脚位定义以及使用注意事项进行全面详细的介绍，以帮助工程师和技术人员更好地理解和应用这款产品。

一、特性概述

矽源特ChipSourceTek-TRA9116A马达驱动IC具有宽广的工作电压范围，支持1.8V至6V的输入电压，使其能够轻松适应从两节到四节AA或AAA电池的各种供电环境。该驱动IC采用先进的内部电路设计，具有极低的导通电阻，SOT23-6封装版本的导通电阻约为0.58欧姆，而SOP8封装版本则约为0.63欧姆，有效减少了能量损耗，提高了驱动效率。

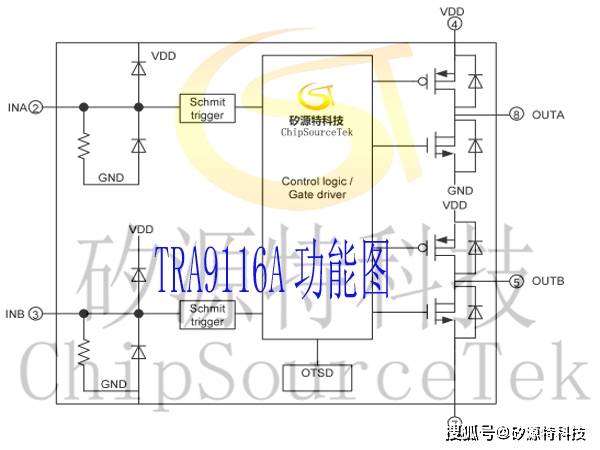

此外，矽源特ChipSourceTek-TRA9116A还具备磁滞过热保护功能（OTSD），能够在马达驱动过程中有效监测和控制温度，防止因过热而损坏IC。同时，该驱动IC还具备高达3.5KV的ESD防护能力，有效保护IC免受静电放电的损害。

二、功能与应用

矽源特ChipSourceTek-TRA9116A马达驱动IC具有两个输出引脚OUTA和OUTB，可直接连接马达，提供高达2A的峰值电流和1.1A至1.2A的持续电流输出（具体取决于封装类型）。这使得矽源特ChipSourceTek-TRA9116A能够轻松驱动各种类型和规格的马达，满足各种应用场景的需求。

在典型应用电路中，矽源特ChipSourceTek-TRA9116A需要与适当的电容配合使用，以优化性能。其中，C1电容应尽可能靠近矽源特ChipSourceTek-TRA9116A放置，以减少电源噪声对驱动IC的影响；C2电容应直接焊接在马达上，以减少马达产生的电磁干扰；C3电容则视具体使用情况而定，通常在VDD<5V时不需要使用，但在强大马达峰值电流且高压的情况下建议加入。

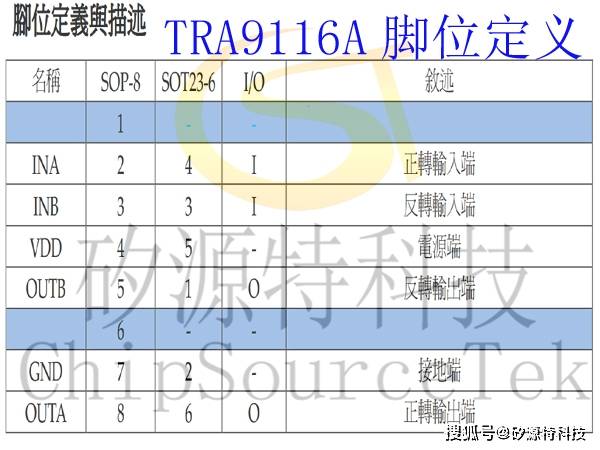

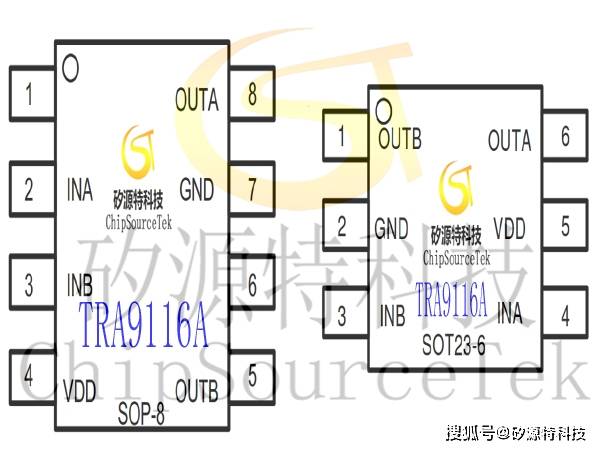

三、脚位定义与描述

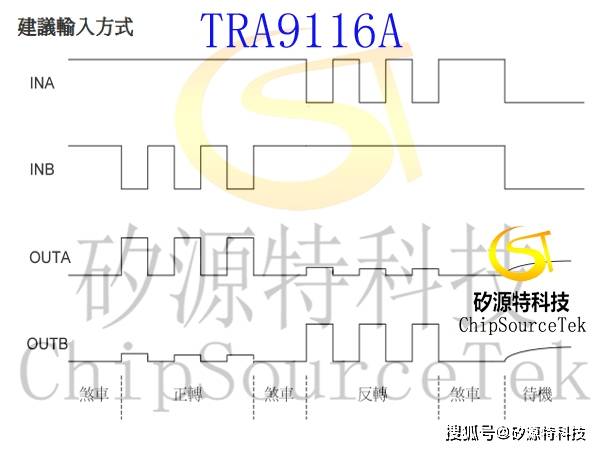

矽源特ChipSourceTek-TRA9116A的脚位定义清晰明了，包括输入引脚、输出引脚和控制引脚等。每个引脚都有详细的描述和功能说明，方便工程师和技术人员根据具体需求进行连接和配置。此外，矽源特ChipSourceTek-TRA9116A还提供了多种输入方式，以满足不同应用场景的需求。

四、使用注意事项

在使用矽源特ChipSourceTek-TRA9116A马达驱动IC时，需要注意以下几点：

1. 请勿将输出引脚OUTA/OUTB直接接地或电源。虽然矽源特ChipSourceTek-TRA9116A具有过热保护功能，但过大的峰值电流仍可能导致IC损坏。

2. 马达堵转时会产生不同的峰值电流，如果峰值电流过大可能会烧毁IC。因此，在使用时需要选择合适的马达并合理控制其工作状态。

3. 在连接和配置矽源特ChipSourceTek-TRA9116A时，请确保遵循相关的电气规范和标准，以确保电路的稳定性和安全性。

展开全文

五、总结

矽源特ChipSourceTek-TRA9116A是一款功能强大、性能优越的马达驱动IC，具有宽广的工作电压范围、低导通电阻、过热保护功能和ESD防护能力等特点。通过详细的功能介绍、典型应用电路分析、脚位定义与描述以及使用注意事项等方面的阐述，相信读者已经对矽源特ChipSourceTek-TRA9116A有了更深入的了解。在未来的应用中，我们将继续关注矽源特ChipSourceTek-TRA9116A的性能表现和市场反馈，为用户提供更加优质的产品和服务。
